矿山边坡监测“真假位移”难题如何破解？
2025-08-14
来源：徕卡测量系统

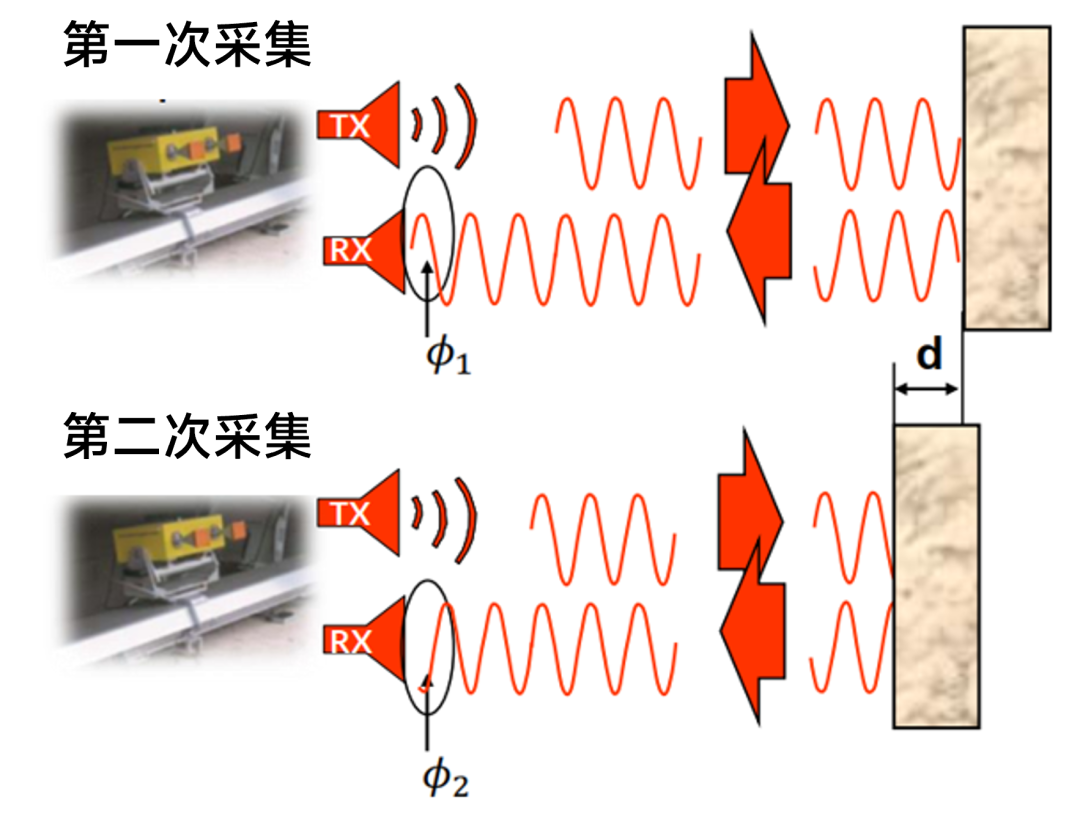

雷达系统通过固定极化天线连续发射相干高频电磁波，经监测体反射后，对回波信号进行聚焦成像，生成监测区域的复图像。
以固定时间间隔重复发射，即可获取多幅复图像，再将两幅复图像组成复图像对，若监测点在两次扫描间发生微小形变，通过共轭相乘即可获得干涉图。干涉图像素相位解缠后得到位移图，反映的是雷达天线与监测目标的视线方向上的形变。

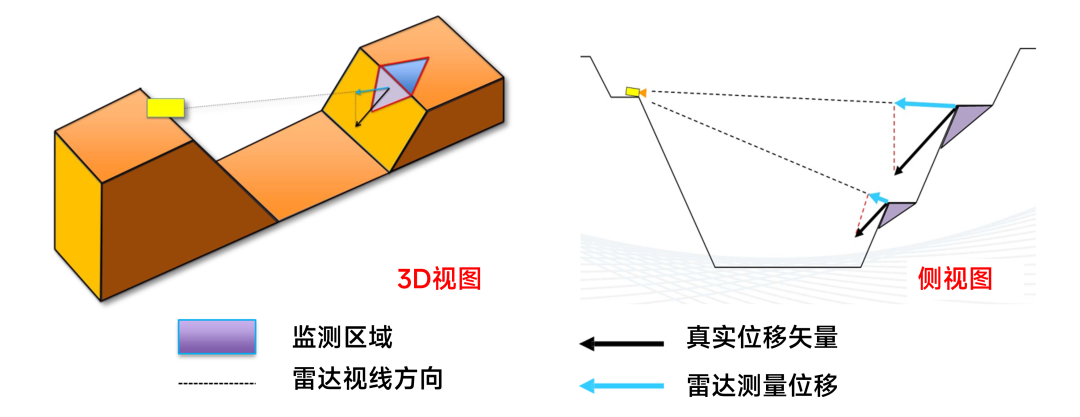

从原理示意图可见，雷达得到的监测成果其实是雷达天线与监测目标的视线方向上的位移。

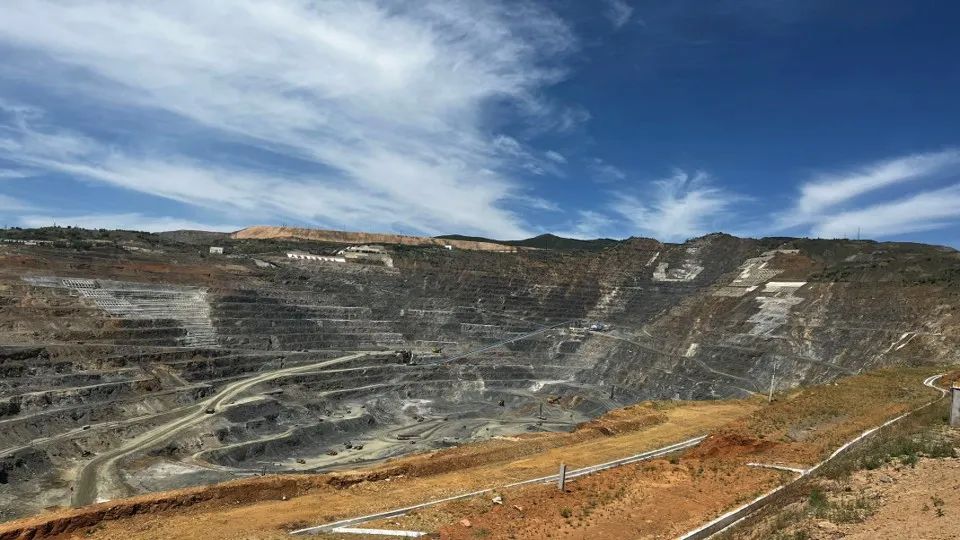

而在实际应用中边坡的真实位移方向是难以控制和预估的，因此，若想在雷达监测中获得真实位移从而采用更为准确的监测阈值设置来保障边坡安全也就成了行业难题。

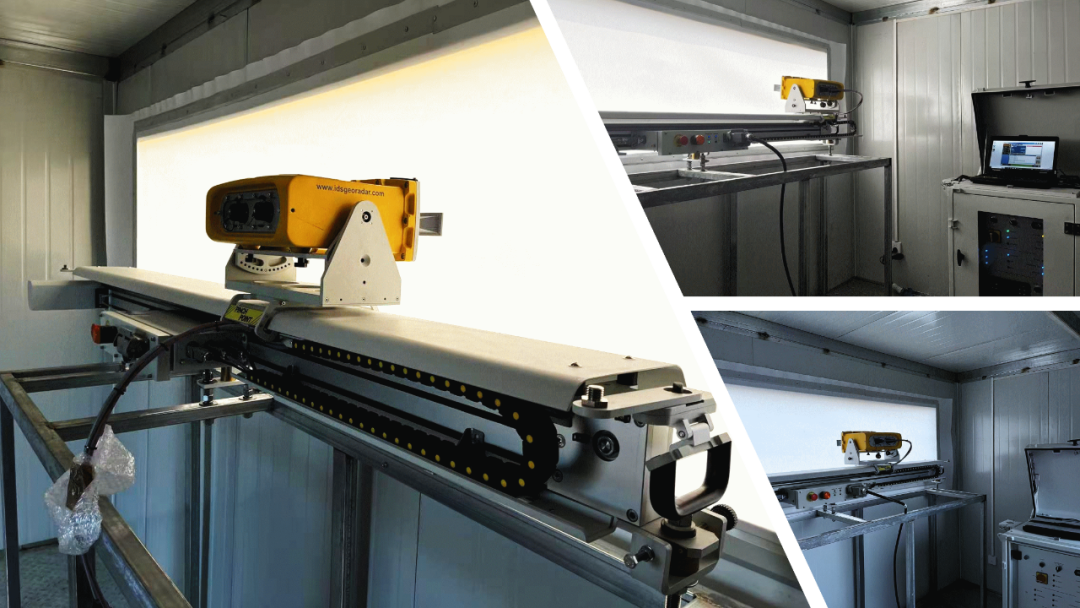

对此，IDS IBIS-FM EVO给出了系统化答案，即在整个矿坑边坡布设三台IDS IBIS-FM EVO雷达系统，搭配IDS Guardian软件的创新模块FPM360（矿坑全景监测），实现监测全方位覆盖。

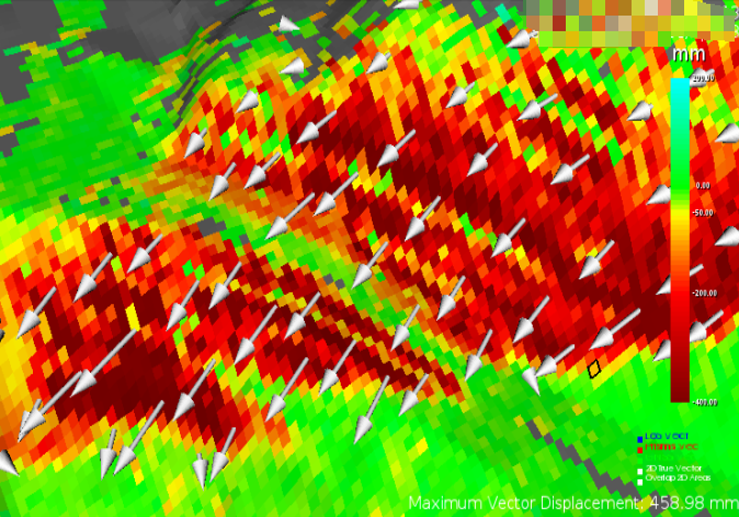

当两台雷达同时覆盖同一区域时，系统可进行二维矢量计算。而当三台及以上雷达共同“注视”同一区域时，即可解算出三维真实位移矢量。

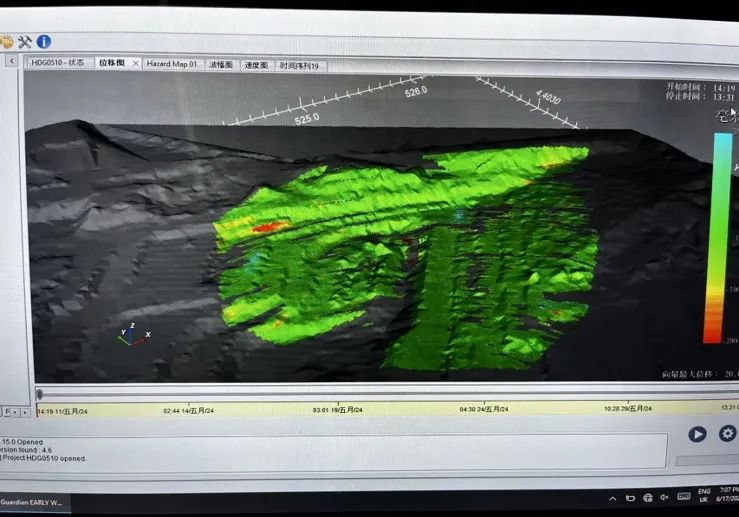

IDS Guardian软件能够将将三台雷达获取的数据进行处理，并将多台雷达的监测结果无缝拼接到同一数字地形模型（DTM）中。用户无需切换软件或服务器，即可完成多源雷达数据的融合、显示与分析。
综上所述，FPM360（矿坑全景监测）不仅实现了矿坑边坡的全覆盖、无盲区监测，又为预警阈值设定提供了可靠依据，真正解决了行业长期存在的“知道动了多少，却不知道往哪儿动”的难题，为矿山安全运营筑起了一道全天候、高精度的雷达防线。
